Gumene brtve - Vodič kroz komponente za statično i dinamično brtvljenje

Inženjeri se suočavaju sa stalnim izazovom: odabrati pravi brtvi za posao. Svakog dana pregledate nacrte, otvarate priručnike za održavanje ili obilazite proizvodni podrum. Flang cijevi propušta. Cilindar ne funkcioniše.Šahta se troši.Krivac? Često loš izbor brtve. Ovaj vodič pruža praktične primjere koji će vam pomoći da odaberete između gumenih brtvi, prašinskih brtvi, V-brtvi i O-krugova.

Statičko brtvljenje za nepokretne spojnice

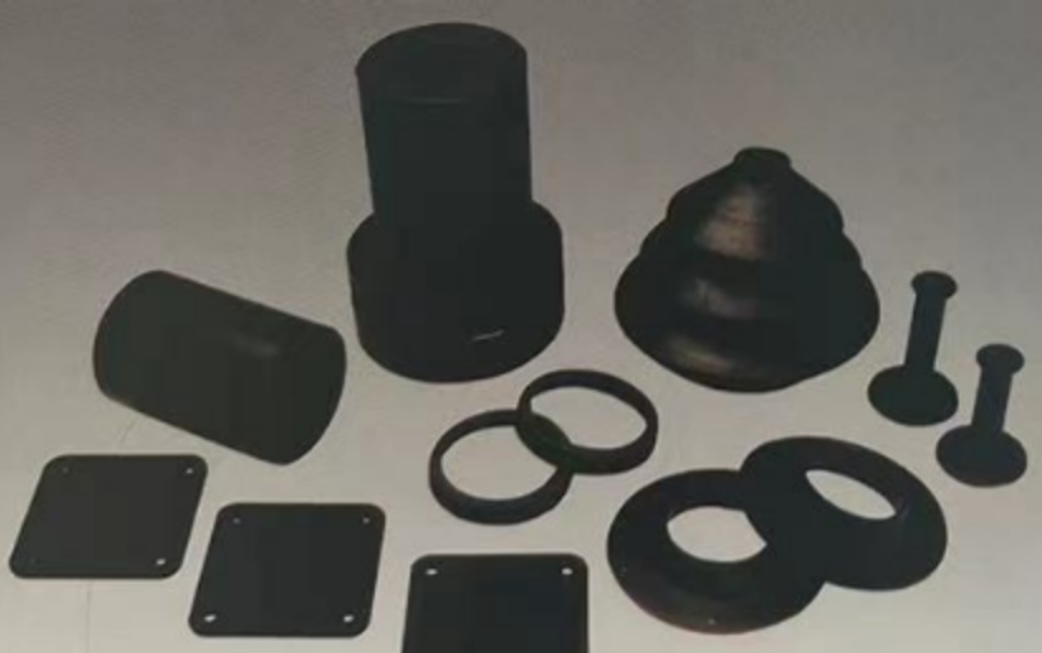

Razmislite o kućištu crpke. Dvije metalne površine spojene čavlima. Izgledaju ravno, ali pod mikroskopom su prepune ogrebotina, tragova alata i sitnih udolina. Tekućina pronađe te putanje. Između njih se nalazi gumeni brtvni oblog. Zategnete čavle. Oblog se sabije, utječe u te nepravilnosti i sprečava curenje. Koriste se na kućištima crpki, poklopcima ventila, spojnim pločama cijevi i pristupnim panelima. Velike površine? Nepravilni oblici? Nema problema. Ako vaša primjena uključuje dvije stacionarne površine koje treba zatvoriti, gumeni brtvni oblog često je rješenje. Zapamtite: nisu namijenjeni za pokretne dijelove.

Dinamični brtve za reciprocirajuće i rotirajuće osovine

Sada razmotrite hidraulični cilindar na bageru. Osovina se izvlači i uvlači, klizi unutra i napolje u cilindru. Prašina, blato i pijesak su svuda. Ako ti nečistoće prođu kroz brtvu osovine, ogrebe zid cilindra, uništi klip i pokvari cijelu jedinicu. Šta dodajete? Brtve protiv prašine trebaju se staviti na hidraulične cilindre, pneumatske aktuatora, linearno vodilice, bilo koji klizni vrat ili osovina izložena prljavštini.

Instalirajte ih na spoljašnju stranu primarnog brtvljenja pod pritiskom. Njihov zadatak je isključivanje, a ne zadržavanje. Savitljivi usni obriše šipku svaki put kada se povuče. Obrušava blato, pesak i kapljice vode. Ako vaša oprema radi u prašnim, blatnjavim ili vlažnim okruženjima, brtva protiv prašine znatno produži životni vijek. One su prva odbrana od kontaminacije. Zamenite ih redovno; troše se brže nego brtve za pritisak.

Ali šta je s rotirajućim osovina? Električni motori. Zupčanici. Traka za transport. Ove osovine se brzo vrtje, često su neusaglašene, a ponekad imaju hrapave površine usled habanja. Standardna usana peći će, cviliće i brzo će otkazati. U ovom slučaju, najbolje funkcioniše druga geometrija. V-sealovi su odabir za rotirajuće osovine koje imaju neusaglašenost, izlazak ili hrapave površine.

V-oblikovani presjek je vrlo domišljat. Kako se vratilo rotira, centrifugalna sila odbacuje usjeku na van. Ona jedva dodiruje protivlju, pa je trenje minimalno. Ovaj oblik stvara pumpnu djelovanje koje odguruje prljavinu od brtve. Nije potrebno čvrsto učvršćivanje. Jednostavno ga navučete na vratilo; on se samostalno centriraju. Koriste se na elektromotorima, ulaznim i izlaznim vratilima mjenjača, poljoprivrednoj opremi i valjcima transportnih traka. Mogu podnijeti brzine vratila do 20 metara u sekundi. Tolerišu kutnu neuskladjenost koja bi uništila druge brtve. Ugradnja je brza; nisu vam potrebni posebni alati.

Univerzalni O- prstenovi za raznovrsne primjene

Pa kada koristite najčešći zaptivač od svih? Svuda drugde. O‑prstenovi su podrazumevani zaptivač za skoro sve. Hidraulički cilindri, pneumatski ventili, brzi spojne armature, priključci za tečnosti i bezbrojne druge statičke i dinamičke primene. Princip je jednostavan: kontrolisana deformacija. Izrežete žljeb, ubacite O‑prsten i komprimirate ga spoljašnjim delom. Okrugli presjek se spljošti i stvara dva zaptivačka kontakta. Unutrašnji pritisak gura O‑prsten ka strani niskog pritiska, povećavajući pritisak kontakta. Samopogonjenje. Radi od vakuma do visokog pritiska. Radi od -50°C do 200°C uz odgovarajući materijal. Ako imate žljeb, O‑prsten će vjerovatno stati.
